Supplier Fitting Swagelok, Jakarta merupakan komponen krusial dalam sistem perpipaan dan instrumentasi industri, khususnya pada aplikasi fluida dan gas bertekanan tinggi. Kesalahan dalam memilih fitting dapat menyebabkan kebocoran, penurunan performa sistem, hingga risiko keselamatan kerja yang serius. Oleh karena itu, memahami cara memilih fitting Swagelok yang tepat menjadi langkah penting untuk memastikan sistem pipa industri tetap aman, efisien, dan tahan lama.

Artikel ini membahas secara lengkap faktor-faktor yang harus diperhatikan sebelum membeli fitting Swagelok untuk kebutuhan industri Anda.

Apa Itu Fitting Swagelok dan Fungsinya dalam Sistem Industri

Fitting Swagelok adalah komponen penghubung pada sistem tubing dan perpipaan yang dirancang untuk menciptakan sambungan kedap bocor pada tekanan tinggi maupun suhu ekstrem. Sistem two-ferrule yang menjadi ciri khasnya memungkinkan distribusi gaya penjepitan yang merata sehingga menghasilkan sealing yang konsisten dan dapat diandalkan.

Dalam industri seperti oil and gas, petrokimia, pembangkit listrik, hingga manufaktur, fitting Swagelok berfungsi untuk:

• Menghubungkan dua pipa atau tubing
• Mengubah arah aliran fluida
• Membagi aliran ke beberapa jalur
• Menghubungkan sistem dengan valve atau instrumen

Karena perannya sangat vital, pemilihan produk yang tepat tidak boleh dilakukan secara sembarangan.

Faktor Penting dalam Memilih Fitting Swagelok Berkualitas Tinggi
Memilih fitting Swagelok bukan hanya soal ukuran. Ada beberapa aspek teknis yang wajib diperhatikan agar sistem bekerja optimal dalam jangka panjang.

Tekanan dan Temperatur Operasi
Pastikan fitting yang dipilih sesuai dengan tekanan maksimum dan suhu kerja sistem. Setiap seri fitting memiliki batas tekanan tertentu. Menggunakan produk di luar spesifikasi dapat menyebabkan deformasi material atau kebocoran.

Selalu sesuaikan spesifikasi teknis fitting dengan kondisi aktual di lapangan.

Material yang Digunakan
Material adalah faktor utama yang menentukan ketahanan terhadap korosi dan umur pakai. Beberapa material umum yang digunakan antara lain:

Stainless steel untuk aplikasi umum dan tahan korosi
Alloy khusus untuk lingkungan ekstrem dan korosif
Brass untuk aplikasi tekanan rendah

Pemilihan material harus mempertimbangkan jenis fluida, lingkungan kerja, serta potensi paparan zat kimia.

Ukuran dan Tipe Sambungan
Fitting Swagelok tersedia dalam berbagai ukuran dan tipe seperti union, elbow, tee, reducer, dan adaptor. Pastikan ukuran OD tubing dan tipe ulir sesuai dengan sistem yang digunakan agar tidak terjadi mismatch saat instalasi.

Kesalahan ukuran sering menjadi penyebab kebocoran pada sistem baru.

Sertifikasi dan Keaslian Produk
Pastikan produk yang dibeli merupakan produk original dan memiliki standar kualitas internasional. Produk non-original mungkin terlihat serupa, namun kualitas material dan presisinya sering kali tidak memenuhi standar industri.

Menggunakan produk asli membantu meminimalkan risiko downtime dan biaya perbaikan di masa depan.

Dampak Salah Memilih Fitting terhadap Operasional Industri
Kesalahan dalam memilih fitting Swagelok dapat menimbulkan berbagai konsekuensi serius, seperti:

• Kebocoran gas atau fluida berbahaya
• Kerusakan pada instrumen dan valve
• Penurunan efisiensi sistem
• Downtime produksi yang merugikan
• Biaya maintenance yang meningkat

Dalam industri berisiko tinggi, satu titik kebocoran kecil dapat menyebabkan kerugian besar, baik secara finansial maupun keselamatan kerja.

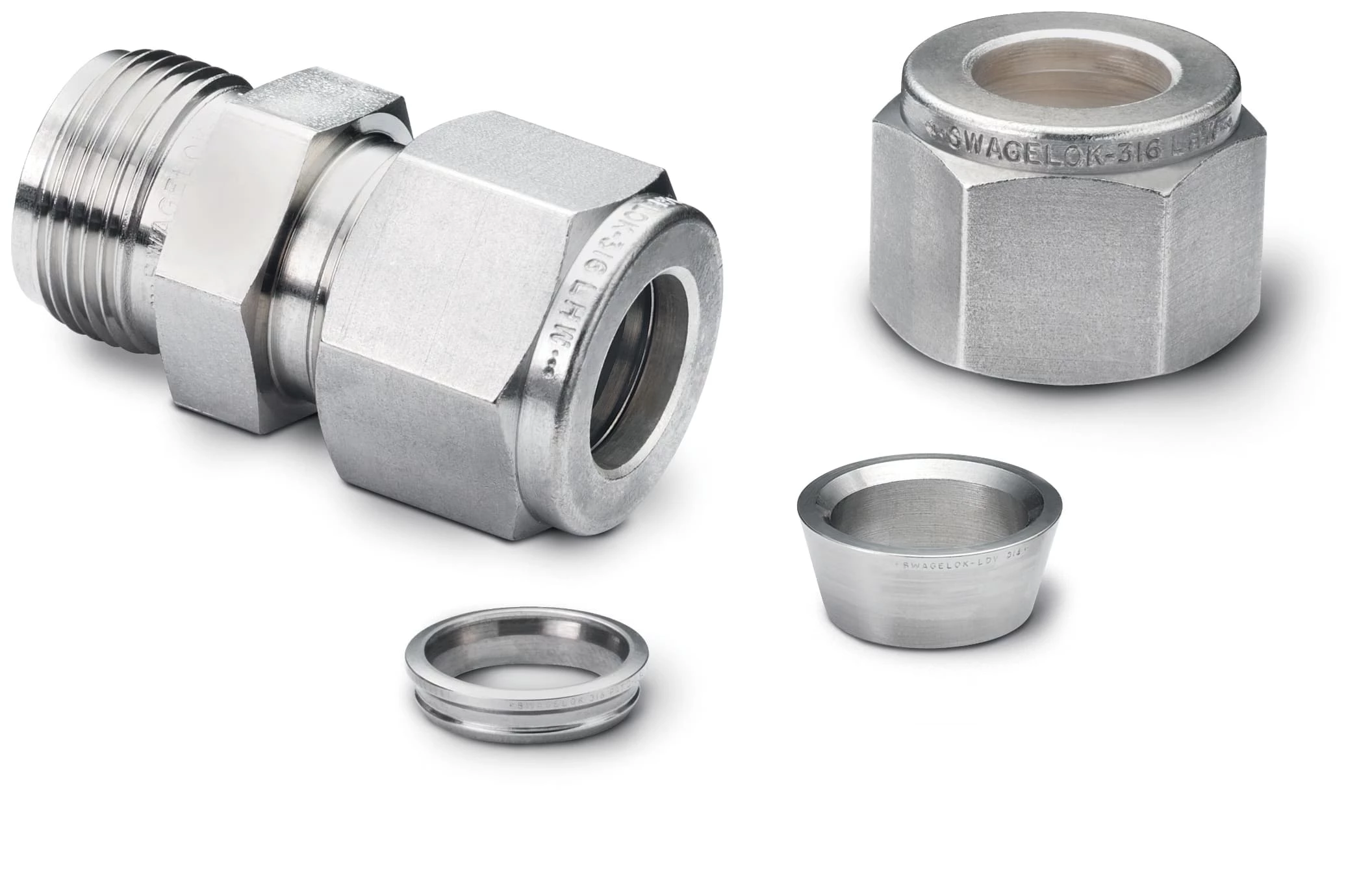

Fitting Swagelok

Tips Praktis Agar Investasi Fitting Lebih Efisien
Agar investasi pada sistem perpipaan lebih optimal, pertimbangkan beberapa langkah berikut:

• Konsultasikan kebutuhan teknis dengan supplier berpengalaman
• Pastikan spesifikasi produk sesuai datasheet resmi
• Hindari mencampur fitting dari brand berbeda dalam satu sistem
• Pastikan instalasi dilakukan oleh teknisi yang memahami prosedur pemasangan yang benar

Dengan pendekatan yang tepat, fitting Swagelok dapat bertahan dalam jangka panjang tanpa masalah berarti.

Supplier Romet Rotary Gas Meter | ROMET Limited telah memproduksi dan memasok meter gas rotary beserta instrumen pendukungnya untuk berbagai perusahaan utilitas gas selama bertahun-tahun.

Fitur dan Keunggulan Utama

Akurasi Tinggi
Menggunakan teknologi rotary (roda gigi putar) untuk menghasilkan pengukuran aliran gas yang sangat akurat, stabil, dan andal pada berbagai kondisi operasional.

Desain Kokoh dan Ringan
Dibuat menggunakan material bodi aluminium cor, sehingga memberikan kombinasi antara kekuatan mekanis yang tinggi dan bobot yang lebih ringan.

Teknologi Modern
Dilengkapi dengan fitur encoder digital, output pulsa, serta kompatibel dengan sistem Automated Meter Reading (AMR) dan Advanced Metering Infrastructure (AMI) untuk kebutuhan pemantauan dan pengumpulan data secara jarak jauh dan real-time.

Efisiensi Pengukuran
Memiliki rasio rentang ukur (rangeability) yang luas, sehingga mampu mengukur aliran gas mulai dari kapasitas rendah hingga kapasitas sangat tinggi dengan tingkat presisi yang tetap optimal.

Meter gas ini umumnya digunakan untuk pencatatan konsumsi gas pada sektor industri dan perusahaan utilitas, sehingga proses pengukuran, penagihan, serta pengawasan penggunaan gas dapat dilakukan secara lebih akurat, efisien, dan andal.

Salah satu pencapaian penting ROMET meliputi keberhasilan dalam merancang dan memproduksi meter gas rotary pertama dengan bodi berbahan aluminium cor penuh (all-cast aluminum body). Selain itu, ROMET juga mengembangkan dan mematenkan volume corrector mekanis dan elektronik, serta memperkenalkan meter pertama di dunia yang mengintegrasikan sistem koreksi mekanis dan elektronik dalam satu unit.

Inovasi tersebut menunjukkan komitmen ROMET dalam menghadirkan solusi pengukuran gas yang akurat, andal, dan efisien untuk berbagai aplikasi industri dan utilitas.

Supplier Rochester Magnetic Liquid-Level Gauge memproduksi alat pengukur level cairan (liquid level gauge) untuk aplikasi cairan bertekanan maupun tidak bertekanan, yang dapat digunakan pada tangki statis maupun tangki bergerak (mobile tank).

Seri Magnetel Gauge digunakan untuk menunjukkan level berbagai jenis gas cair dan cairan industri, seperti LPG, amonia, produk petrokimia, cairan kimia, refrigeran, bahan bakar, dan fluida lainnya.

Magnetel Gauge dirancang untuk diaplikasikan pada tangki dengan diameter hingga 5.000 mm dan mampu beroperasi pada tekanan hingga 25 bar dengan rentang suhu −40°C hingga +250°C. Untuk versi dengan kepala berbahan Stainless Steel, tekanan operasi maksimum dapat mencapai 40 bar.

Desain alat ini memberikan pengukuran level yang andal dan akurat untuk berbagai aplikasi penyimpanan dan distribusi fluida di lingkungan industri.

Magnetic Liquid-Level Gauge

Aplikasi

Gauge Seri 6500 Senior dirancang untuk digunakan pada tangki bertekanan rendah dengan rentang tekanan 0–25 psig (0–1,7 bar).

Produk ini digunakan pada berbagai aplikasi, seperti:

• Peralatan konstruksi
• Generator stasioner
• Perahu dan kapal kecil
• Peralatan pertanian
• Sistem pemanas rumah (home heating)

Material gauge dirancang untuk digunakan pada bahan bakar kategori middle distillate, seperti diesel, dan tidak direkomendasikan untuk bahan bakar yang mengandung etanol.

Gauge ini dapat disesuaikan ukurannya untuk digunakan pada tangki bahan bakar stasioner dengan kedalaman hingga 8 kaki (±2,4 meter).

Dial indikator Rochester menggunakan sistem penggerak magnetik (magnetically driven), sehingga uap bahan bakar tidak dapat masuk ke bagian dalam lensa dan merusak material lensa yang telah memiliki ketahanan terhadap sinar UV.

Selain itu, gauge Rochester dapat dengan mudah diubah menjadi sistem output jarak jauh (remote output) hanya dengan memasang dial pengganti R3D dan modul pengirim Hall Effect tipe plug-in.

Informasi Umum dan Fitur

Seri 6500 Senior tersedia dalam model gear-action yang mendukung metode pemasangan:

• Pemasangan atas (top mounting)
• Pemasangan garis tengah (centerline mounting)
• Pemasangan sudut (angle mounting)

Untuk model lever-action, hanya tersedia opsi pemasangan garis tengah (centerline mounting).

Pelampung (float) standar menggunakan material karet nitril (Nitrile Rubber). Sebagai opsi tambahan, tersedia pelampung berbahan:

• Aluminium
• Stainless Steel

Gauge dipasang menggunakan flange pasangan (mating flange) tipe Senior dengan diameter lingkar baut 2½ inci (63,5 mm) menggunakan empat baut ukuran ¼”-28 × 9/16″.

Material gasket yang digunakan adalah Buna-N.

Supplier Regulator Automatic Changeover Fujiko dirancang untuk memberikan penurunan tekanan tahap pertama (first stage pressure reduction) sekaligus menjaga pasokan gas tetap kontinu ke sistem instalasi.

Sistem pengalih (changeover) bekerja secara otomatis dengan memindahkan suplai ke tabung cadangan ketika tekanan pada tabung utama menurun atau habis. Saat perpindahan terjadi, indikator panah akan berubah menjadi warna merah dan menunjukkan posisi tabung yang telah kosong.

Setelah tabung kosong diganti dan regulator diarahkan ke tabung layanan yang baru, indikator akan berubah menjadi warna putih, menandakan sistem kembali beroperasi normal dengan sumber gas yang aktif.

Regulator ini ideal digunakan untuk berbagai aplikasi berbahan bakar gas seperti:

• Perapian gas (gas fire)
• Kompor gas
• Kompor tanam (hob)
• Oven gas
• Dan aplikasi peralatan gas lainnya

Catatan: Produk ini dirancang khusus untuk digunakan dengan gas propana (Propane) saja.

Regulator Automatic Changeover Fujiko

Cara Kerja

Silinder Aktif dan Cadangan
Regulator dihubungkan ke dua tabung gas, kemudian tuas pengarah (directional lever) diarahkan ke tabung utama yang akan digunakan terlebih dahulu. Kedua katup tabung harus berada dalam kondisi terbuka penuh.

Proses Perpindahan Otomatis
Saat tekanan pada tabung utama menurun karena isi gas mulai habis, mekanisme katup internal akan mendeteksi perubahan tersebut dan secara otomatis mengalihkan suplai gas ke tabung cadangan tanpa menghentikan aliran gas ke sistem.

Indikator Perubahan Tabung
Jendela indikator (indicator window) atau kaca pengamat (sight glass) akan berubah warna — umumnya dari hijau menjadi merah — untuk menunjukkan bahwa tabung utama telah kosong dan sistem sedang menggunakan tabung cadangan.

Penggantian Tabung
Setelah tabung kosong diganti, arahkan tuas pemilih ke tabung yang sedang aktif (tabung kedua). Indikator akan kembali berubah menjadi warna hijau. Proses ini akan mengisolasi tabung kosong secara aman sehingga dapat dilepas, diisi ulang, dan dipasang kembali sebagai tabung cadangan berikutnya.

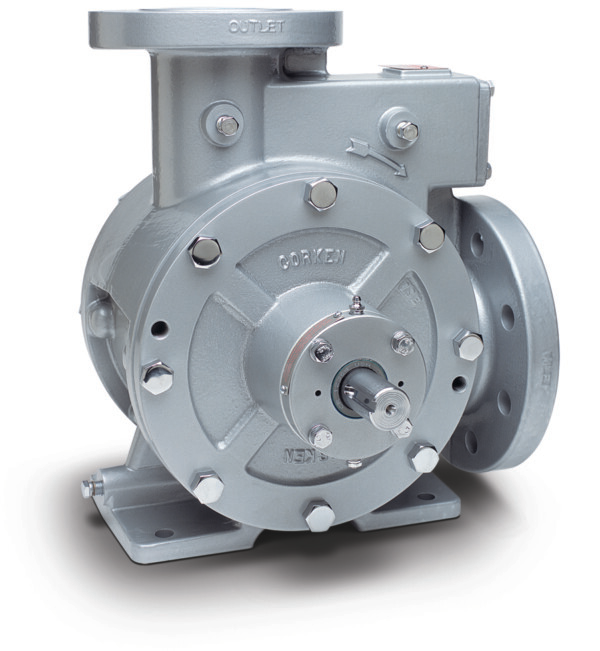

Distributor Corken telah menyediakan solusi pemompaan industri untuk berbagai sektor selama bertahun-tahun, termasuk industri kimia, petrokimia, minyak bumi, minyak dan gas alam, gas cair, serta sektor transportasi dan kendaraan tangki. Kualitas produk, performa yang andal, serta kemudahan dalam perawatan rutin telah menjadikan Corken memiliki reputasi dan kepercayaan yang kuat di berbagai industri tersebut.

Corken menawarkan beragam solusi kompresor dan pompa industri yang dirancang khusus untuk industri Liquefied Petroleum Gas (LPG). Aplikasinya mencakup stasiun pengisian autogas, pompa terminal penyimpanan (bulk plant), sistem pembongkaran tangki kereta (tank car unloading), serta distribusi dan transportasi gas propana menggunakan truk.

Lini pompa industri Corken meliputi pompa sliding vane, pompa turbin regeneratif (regenerative turbine pump), dan pompa multi-stage side channel. Setiap teknologi pompa memiliki keunggulan operasional yang berbeda sesuai kebutuhan aplikasi. Selain itu, tersedia berbagai pilihan material O-ring dan sistem penyegelan (sealing) untuk memastikan kompatibilitas, keandalan, dan kinerja optimal pada berbagai kondisi operasi.

Pompa Sliding Vane Model Z

Pompa Coro-Vane® Seri Z menawarkan desain enam bilah (six blade) yang dilengkapi dengan blade driver serta needle roller thrust bearing berteknologi paten dengan kapasitas hingga 4.000 lbs. Bantalan ini berfungsi melindungi pompa dari beban benturan dinamis yang ditransmisikan oleh sistem penggerak selama pengoperasian.

Penggunaan needle roller thrust bearing membantu mengurangi risiko kerusakan dini akibat beban dorong aksial (axial thrust load), terutama pada aplikasi kendaraan tangki dan transportasi.

Seluruh bagian pompa menggunakan konstruksi O-ring, sehingga mampu beroperasi pada tekanan kerja hingga 400 psi (28,6 bar).

Karena pompa sliding vane Seri Z terutama digunakan untuk aplikasi LPG (propana dan butana) serta amonia pertanian, maka katup relief internal telah disetel dari pabrik dan tidak memerlukan penyesuaian di lapangan.

Selain itu, pompa Seri Z juga sangat sesuai untuk berbagai gas cair lain yang memiliki tekanan uap tinggi, seperti Natural Gas Liquids (NGL), refrigeran, CO₂, dan fluida sejenis lainnya.

Aplikasi umum meliputi:

• Transfer gas pada fasilitas penyimpanan (bulk transfer)
• Truk distribusi propana
• Sistem transportasi gas cair

Tersedia dalam ukuran:

• 2 inci
• 3 inci
• 4 inci

Fitur Utama

• Desain enam bilah dengan blade driver
• Mechanical seal dengan seal seat silicon carbide generasi terbaru
• Konstruksi penuh menggunakan O-ring
• Katup relief internal telah disetel dari pabrik
• Dirancang untuk propana, butana, amonia, dan cairan ringan lainnya

Pompa Sliding Vane Model 521 dan 1021

Pompa sliding vane standar Corken model 521 dan 1021 menggunakan desain asli sepuluh bilah (ten blade) tanpa blade driver.

Pompa ini dilengkapi mechanical seal dengan seal seat berbahan silicon carbide yang memberikan pengendalian kebocoran secara maksimal dan telah disetujui untuk aplikasi propana, butana, dan amonia pertanian.

Model ini sangat cocok digunakan untuk:

• Transfer fluida pada fasilitas penyimpanan (bulk transfer)
• Truk distribusi propana

Tersedia dalam ukuran:

• 2 inci
• 3 inci

Fitur Utama

• Desain asli sepuluh bilah tanpa blade driver
• Mechanical seal dengan seal seat silicon carbide terbaru
• Konstruksi pompa menggunakan O-ring secara menyeluruh
• Katup relief internal telah disetel dari pabrik dan tidak dapat disesuaikan
• Dirancang untuk aplikasi propana, butana, dan amonia

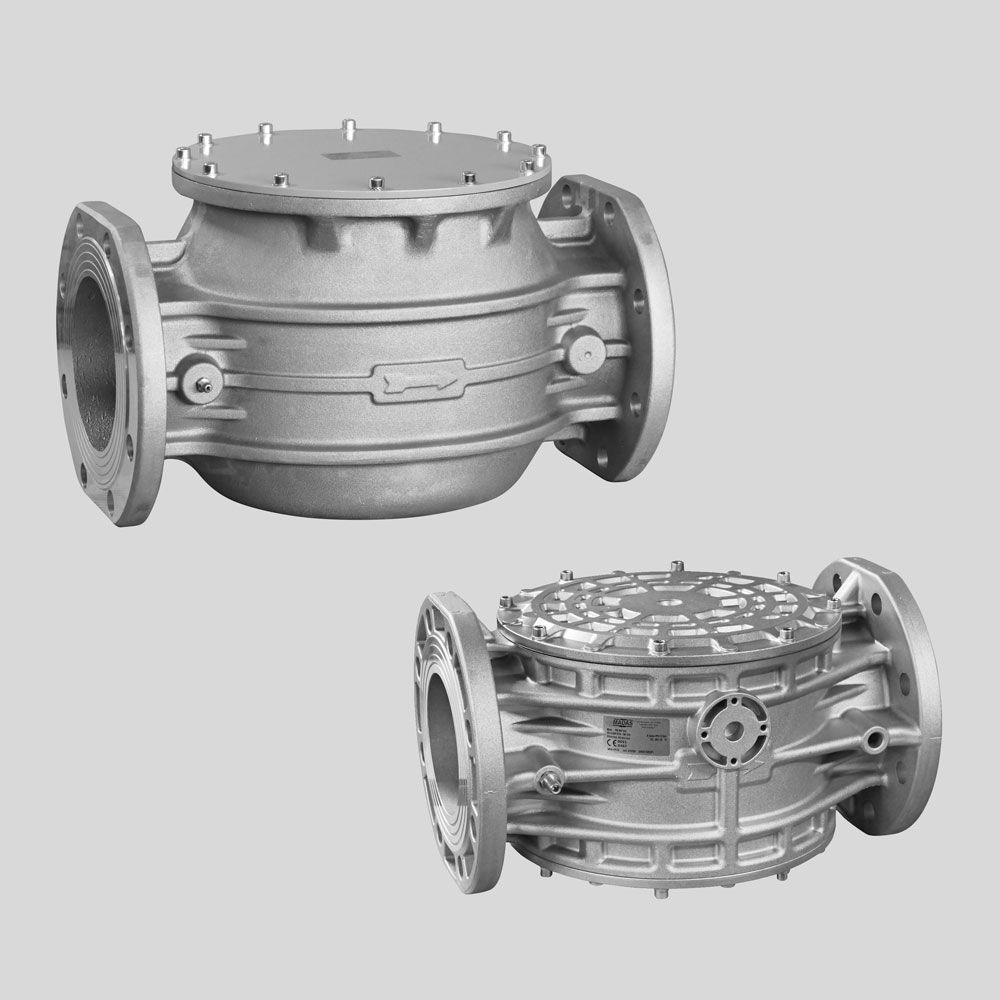

Gas Filter Madas FGM-FM adalah komponen esensial yang berfungsi menyaring kotoran, debu, karat, dan kontaminan lain dari aliran gas sebelum masuk ke mesin atau sistem penggunaan. Ini menjaga kebersihan sistem, mencegah kerusakan komponen sensitif (seperti injektor atau regulator), dan memastikan kualitas gas tetap stabil

Supplier Gas Filter Madas di Jakarta

Gas Filter Madas seri FM–FGM merupakan filter gas industri yang dirancang untuk menyaring partikel debu, kerak, dan kontaminan padat yang terbawa dalam aliran gas. Filter ini berfungsi melindungi peralatan pengendali dan pengaman seperti burner, regulator tekanan, boiler, meter gas, dan perangkat kontrol lainnya agar tidak mengalami penyumbatan atau penurunan performa akibat kotoran pada sistem gas.

Seri FM–FGM menggunakan elemen filter berbahan sintetis yang dapat dicuci (washable synthetic cartridge) dan dapat dilepas sepenuhnya untuk memudahkan inspeksi, pembersihan, maupun penggantian. Desain ini membantu mengurangi biaya perawatan dan memperpanjang umur peralatan pada sistem distribusi gas.

Khusus untuk tipe FGM, tersedia opsi pemasangan indikator penyumbatan (clogging indicator) atau indikator tekanan diferensial untuk memantau kondisi filter secara langsung selama operasi.

Supplier Gas Filter Madas Indonesia

Khusus untuk tipe FGM, tersedia opsi pemasangan indikator penyumbatan (clogging indicator) atau indikator tekanan diferensial untuk memantau kondisi filter secara langsung selama operasi.

Distributor Gas Filter Madas FGM-FM adalah komponen esensial yang berfungsi menyaring kotoran, debu, karat, dan kontaminan lain dari aliran gas sebelum masuk ke mesin atau sistem penggunaan. Ini menjaga kebersihan sistem, mencegah kerusakan komponen sensitif (seperti injektor atau regulator), dan memastikan kualitas gas tetap stabil

Gas Filter Madas Seri FM–FGM

Gas Filter Madas seri FM–FGM merupakan filter gas industri yang dirancang untuk menyaring partikel debu, kerak, dan kontaminan padat yang terbawa dalam aliran gas. Filter ini berfungsi melindungi peralatan pengendali dan pengaman seperti burner, regulator tekanan, boiler, meter gas, dan perangkat kontrol lainnya agar tidak mengalami penyumbatan atau penurunan performa akibat kotoran pada sistem gas.

Seri FM–FGM menggunakan elemen filter berbahan sintetis yang dapat dicuci (washable synthetic cartridge) dan dapat dilepas sepenuhnya untuk memudahkan inspeksi, pembersihan, maupun penggantian. Desain ini membantu mengurangi biaya perawatan dan memperpanjang umur peralatan pada sistem distribusi gas.

Khusus untuk tipe FGM, tersedia opsi pemasangan indikator penyumbatan (clogging indicator) atau indikator tekanan diferensial untuk memantau kondisi filter secara langsung selama operasi.

Supplier Gas Filter Madas Indonesia

Khusus untuk tipe FGM, tersedia opsi pemasangan indikator penyumbatan (clogging indicator) atau indikator tekanan diferensial untuk memantau kondisi filter secara langsung selama operasi.

Distributor Regulator Seri Fisher CSIR400, Jakarta yang beroperasi langsung (direct-operated) dan menggunakan pegas (spring-loaded) dirancang untuk aplikasi penurunan tekanan pada instalasi komersial dan industri ringan. Fleksibilitas ini didukung oleh berbagai pilihan ukuran bodi dan jenis sambungan ujung, pengaturan tekanan keluaran, ukuran orifice, serta opsi pengambilan sinyal tekanan (pressure registration) internal maupun eksternal.

Regulator Seri Fisher CS400IR

Selain fleksibilitas dalam penerapan, Seri CS400 juga menawarkan berbagai opsi perlindungan terhadap tekanan berlebih (overpressure protection) untuk memenuhi kebutuhan dan persyaratan aplikasi yang beragam.

Spesifikasi

Konfigurasi yang Tersedia

• Regulator mandiri (Stand-Alone Regulator)
• Tanpa fungsi pelepas tekanan (Non-Relief)
• Dengan fungsi pelepas tekanan terbatas (Token Relief)
• Registrasi tekanan internal atau eksternal
• Sistem pemantauan terintegrasi (Integral True-Monitor)
• Modul penghenti aliran cepat (VSX4 Slam-Shut Module)

Ukuran Body dan Tipe Koneksi Ujung

Gray Cast Iron (CI / Besi Cor Abu-Abu):

• Ukuran: 1-1/4″, 1-1/4″ × 1-1/2″, 1-1/2″, 2″ NPT
• Flange: NPS 2 / DN50, Class 125 Flat Face (CL125 FF)

Ductile Iron (DI / Besi Cor Nodular):

• Ukuran: 1-1/4″, 1-1/2″, 2″ NPT
• Koneksi Rp: Rp 1-1/4″, Rp 1-1/2″, Rp 2″
• Flange: NPS 2 / DN50, CL125 FF, CL150 FF, atau PN10/16

Steel (ST / Baja):

• Ukuran: 1-1/4″, 1-1/2″ NPT
• Koneksi Rp: Rp 1-1/4″, Rp 1-1/2″

Tekanan Inlet Operasi Maksimum

• 125 psig (8,6 bar)

Rentang Tekanan Outlet

• 3,5 inci kolom air (w.c.) hingga 5,5 psig
• Setara dengan 9 hingga 380 mbar
• Tersedia dalam 9 pilihan rentang tekanan

Tekanan Outlet Darurat Maksimum (Casing)

• 25 psig (1,7 bar)

Tekanan Outlet Maksimum untuk Mencegah Kerusakan Komponen Internal

• 5 psi (0,34 bar) di atas nilai set point

Tekanan Outlet Operasi Maksimum

• 5,5 psig (380 mbar)

Registrasi Tekanan

• Internal atau Eksternal

Kapasitas Token Relief

• Cg = 67

Rentang Suhu Operasi

• -20°F hingga 150°F
• Setara dengan -29°C hingga 66°C

Perkiraan Berat

Body Berulir (Threaded Body):

• Tipe CS400: 9 lb (4 kg)
• Tipe CS403: 18,5 lb (8 kg)
• Tipe CS404: 11,2 lb (5 kg)

Body Flange (Flanged Body):

• Tambahkan 8,6 lb (4 kg) dari berat yang tercantum di atas.

Supplier Ashcroft 1132 Differential Pressure Gauge adalah alat ukur tekanan diferensial (Differential Pressure Gauge) tipe diafragma yang dirancang untuk mengukur perbedaan tekanan antara dua titik tanpa menyebabkan perpindahan atau pencampuran media proses.

Alat ini memberikan hasil pengukuran yang akurat, stabil, dan andal, sehingga banyak digunakan untuk aplikasi pemantauan aliran (flow), sistem filtrasi, pengukuran level, serta proses industri lainnya yang memerlukan pengukuran tekanan diferensial.

Seri 1132 memiliki desain yang kuat dan dilengkapi dengan sistem peredam jarum menggunakan magnet (magnetic pointer damping) untuk menghasilkan pergerakan jarum yang lebih halus dan pembacaan yang lebih stabil. Selain itu, alat ini mampu menahan tekanan statis hingga 1.500 PSI dan tersedia berbagai pilihan material agar sesuai dengan berbagai jenis media proses.

Perangkat ini juga dapat dilengkapi dengan fitur tambahan berupa reed switch contact untuk kebutuhan kontrol otomatis maupun alarm.

Spesifikasi Teknis

Produsen / Merek
Ashcroft

Model
45-1132SD-25L-50

Jenis Alat
Differential Pressure Gauge (Pengukur Tekanan Diferensial)

Tekanan Statis Maksimum
Hingga 1.500 PSI

Suhu Proses Maksimum
175°F (80°C)

Koneksi Proses / Port
¼ inci NPT Female

Akurasi
±2% dari skala penuh (Full Scale)

Rentang Pengukuran Tekanan Diferensial
Tersedia mulai dari:

• 0–1 PSID hingga
• 0–60 PSID

Ukuran Dial
Tersedia pilihan:

• 2½ inci
• 3½ inci
• 4 inci
• 4½ inci
• 6 inci

Pilihan Pemasangan

• Direct mount (langsung)
• Pipe mount (pada pipa)
• Surface mount (pada permukaan)
• Panel mount (pada panel)

Konstruksi Housing
Menggunakan desain open-front case dengan ruang tekanan yang terisolasi untuk meningkatkan keamanan dan keandalan.

Perlindungan Lingkungan
IP65 (tahan terhadap debu dan percikan air)

Material Kaca (Window)
Kaca (Glass)

Material Bagian yang Kontak dengan Fluida (Wetted Parts)

• Stainless Steel
• Aluminium
• Kuningan (Brass)

Pilihan material diafragma:

• Buna
• Viton
• EPDM

Sistem Peredam Jarum
Peredaman magnetik untuk menghasilkan indikator yang lebih stabil dan mudah dibaca.

Fitur Opsional
Reed switch contact untuk aplikasi:

• Kontrol otomatis
• Alarm tekanan
• Sistem monitoring proses

Ashcroft 1132 Differential Pressure Gauge

Keunggulan Utama

• Mengukur perbedaan tekanan secara akurat tanpa mencampur media proses
• Pembacaan stabil berkat sistem peredaman magnetik
• Konstruksi kuat untuk penggunaan industri
• Tersedia berbagai pilihan ukuran dan material
• Cocok untuk aplikasi flow, filtrasi, level, dan kontrol proses

Supplier ITT Barton Temperature and Pressure Chart Recorder adalah alat perekam grafik (chart recorder) yang andal dan serbaguna, dirancang untuk melakukan pengukuran dan pencatatan secara akurat terhadap berbagai parameter proses seperti tekanan (pressure), temperatur (temperature), dan tekanan diferensial (differential pressure).

Instrumen ini dikenal karena ketahanan, akurasi tinggi, dan kemampuan bekerja pada lingkungan industri yang berat, sehingga banyak digunakan pada industri minyak dan gas, pengolahan kimia, pembangkit listrik, serta berbagai aplikasi proses industri lainnya.

ITT Barton Chart Recorder menghasilkan rekaman visual permanen dalam bentuk grafik, sehingga memudahkan proses pemantauan operasional, analisis data, pemenuhan standar regulasi, serta identifikasi dan penelusuran gangguan sistem (troubleshooting).

Perangkat ini menggunakan mekanisme pena mekanis (mechanical pen system) yang mengubah sinyal pengukuran menjadi pola grafik pada chart berbentuk lingkaran. Dengan desain yang kuat dan kebutuhan perawatan yang rendah, alat ini mampu memberikan performa yang stabil dan konsisten meskipun digunakan pada kondisi operasi yang menantang.

Spesifikasi Umum

Parameter Pengukuran

• Tekanan (Pressure): hingga 30.000 PSI
• Tekanan Diferensial (Differential Pressure): mulai dari 0–10 inci H₂O hingga 1.000 PSI
• Temperatur (Temperature): bergantung pada jenis sensor, umumnya hingga 1.200°F (649°C)

Akurasi

• Pengukuran tekanan: ±0,5% dari skala penuh (Full Scale)
• Pengukuran temperatur: ±1,0% dari skala penuh (Full Scale)

Ukuran Chart

• Chart berbentuk lingkaran ukuran standar:
  • 8 inci
  • 12 inci

Jumlah Pena Pencatat
Tersedia pilihan:

• Pena tunggal (single pen)
• Dua pena (dual pen)
• Tiga pena (triple pen)

Konfigurasi ini memungkinkan pencatatan beberapa variabel proses secara bersamaan.

Material Konstruksi

• Housing: aluminium tahan cuaca atau stainless steel dengan konstruksi kokoh
• Bagian yang kontak dengan fluida (wetted parts): stainless steel atau material tahan korosi lainnya

Suhu Operasi
Umumnya dapat bekerja pada suhu lingkungan:
-40°F hingga +185°F (-40°C hingga +85°C)
(bergantung pada konfigurasi unit)

Pilihan Pemasangan

• Wall mount (dipasang di dinding)
• Panel mount (dipasang pada panel)
• Pipe mount (dipasang pada pipa)

Sertifikasi
Tersedia konfigurasi opsional yang memenuhi standar industri seperti:

• NACE MR0175 untuk aplikasi sour service atau lingkungan yang mengandung gas korosif.

ITT Barton Temperature and Pressure Chart Recorder

Keunggulan Utama

• Pengukuran dan pencatatan proses dengan akurasi tinggi
• Rekaman data permanen untuk analisis dan dokumentasi
• Konstruksi kuat untuk lingkungan industri berat
• Perawatan minimal dan umur pakai panjang
• Mendukung pemantauan beberapa parameter secara bersamaan
